[WIP] Creando un satélite: JOSAT I
En este artículo detallaré el proceso de construcción del JOSAT I, un satélite que si bien no tendrá la suerte de ir al espacio, me ayudará a comprender los desafíos que significa crear un sistema que debe medir su entorno, comunicar a tierra y lo más importante ser autosuficiente energéticamente.
Este satélite medirá variables ambientales como temperatura, humedad, niveles de co2, luz y posición. Además deberá medir niveles de carga de los paneles solares y batería para poder administrar el consumo energético de forma eficiente. En todo momento comunicará todos los datos a “Tierra”, un sistema que se encargará de recibir, guardar y visualizar los datos del satélite.
A continuación dejo el detalle de cada fase del proyecto:
Construcción

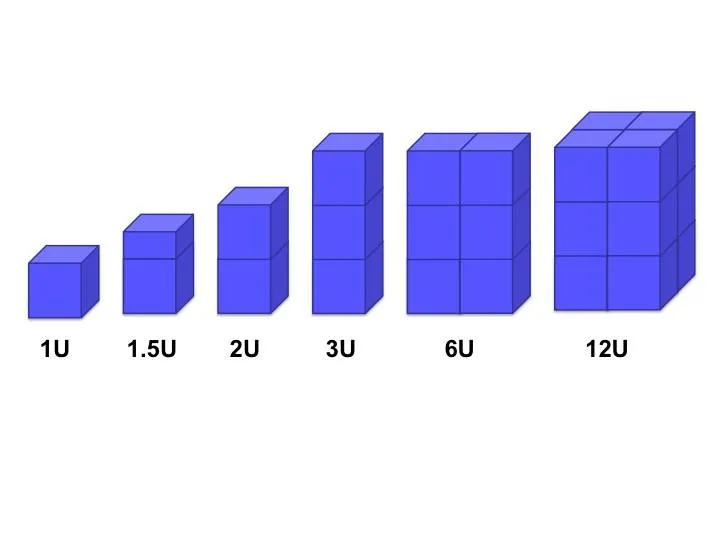

Para la construcción del satélite me he basado (Tomándome varias licencias) en el diseño de un cubesat. Cubesat es una estandarización en la construcción de satélites, que permite construir dispositivos modulares, esto permite abaratar costos en el envío al espacio, ya que se pueden usar espacios de carga disponibles y sobrantes en envíos de satélites mas grandes. Las medidas de estos satélites son de 10x10x10cm para cada unidad. Además se pueden unir cada una de las unidades para hacer satélites mas grandes.
Para JOSAT I he decidido hacer el cuerpo del satélite de 1U (10x10x10cm). No obstante no tendré que ajustarme al estándar completamente ya que no tendré las restricciones de un cohete, por lo tanto, las dimensiones de JOSAT I serán mucho mayores para considerar la colocación de los paneles solares fuera del cuerpo principal.
A continuación el diseño propuesto para el satélite sin considerar componentes electrónicos:
Para la impresión 3d utilicé una máquina Creality K1C con filamento HYPER-PLA negro. Si bien mi intención era crear en primer lugar el cuerpo con filamento plateado, la resistencia de este material es mucho menor que el filamento negro, haciendo que se rompan las aletas de los soportes donde van los tornillos.
El listado de piezas impresas son las siguientes:
- 3x Plataformas
- 4x Columnas Soporte
- 1x Soporte panel solar izquierdo
- 1x Soporte panel solar derecho
La impresión completa del satélite se hace en 2 partes. Las 3 plataformas y las 4 columnas se pueden imprimir de una sola vez, con un tiempo total de impresión de 2 horas 39 minutos. Luego se imprimen ambos soportes de los paneles solares con un tiempo de 21 minutos. Haciendo un total de aproximadamente 3 horas de impresión.

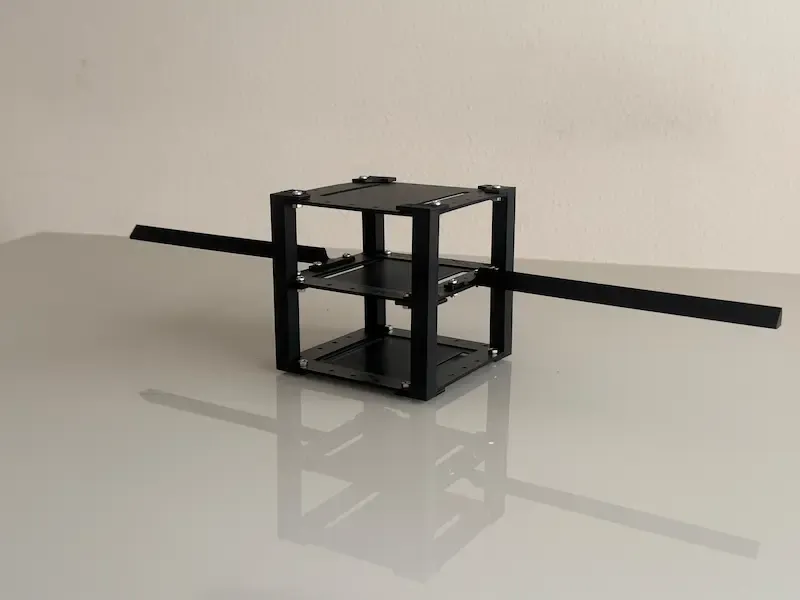

A continuación una imagen del satélite impreso y ensamblado:
